01ВВОД
Вводной аппарат
Отключение и защита ввода квартиры. Параметры зависят от выделенной мощности и схемы.
Сборка электрощита · Техтоника
Щит, в котором
всё понятно.
Группируем линии, подбираем защиту, маркируем автоматы и оставляем разумный резерв — чтобы щит был понятной частью системы квартиры, а не просто коробкой с аппаратами.
Обсудить щит ↗
Можно начать со схемы линий
или плана квартиры
или плана квартиры

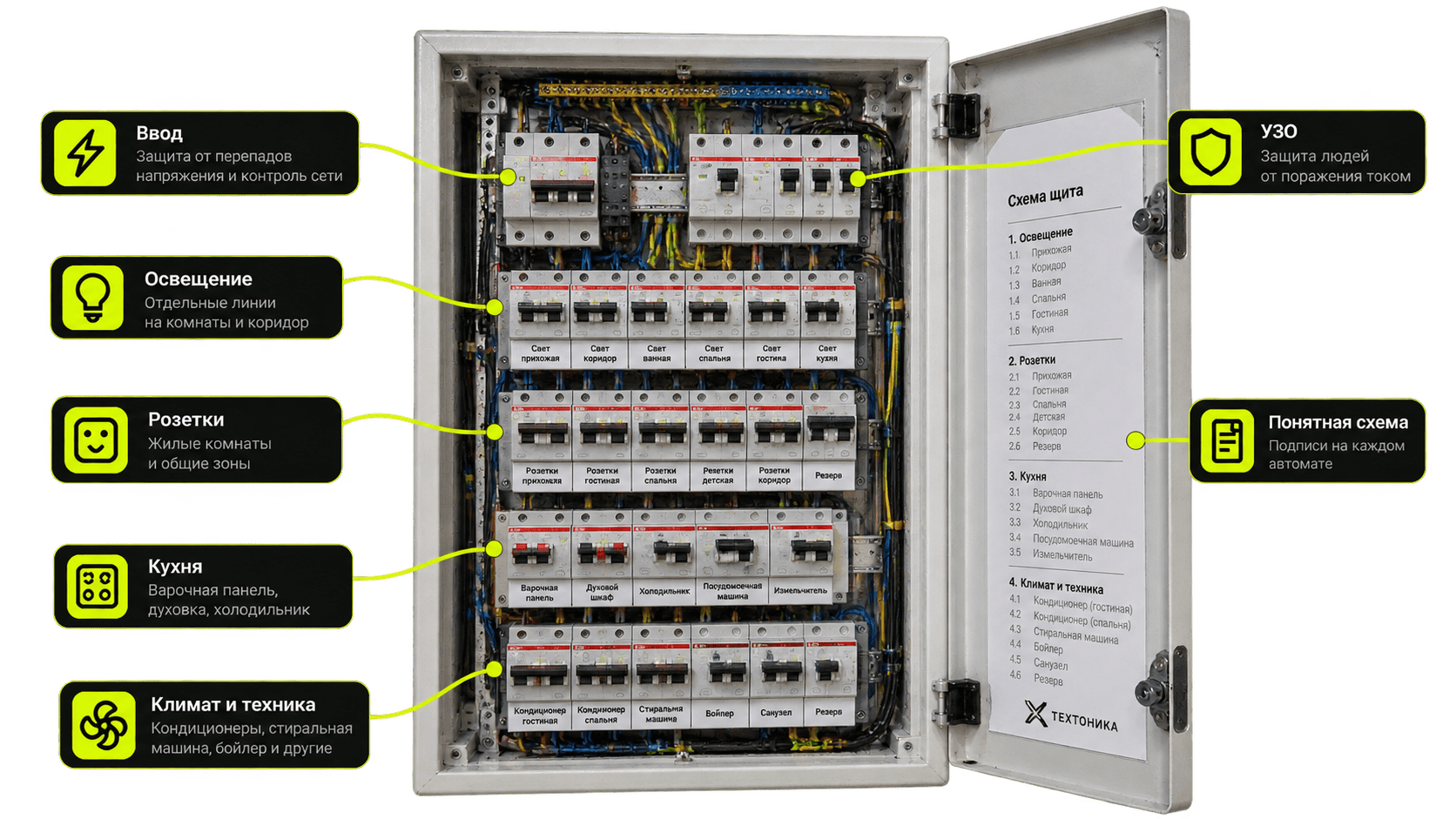

Не просто коробка с автоматами
Щит должен быть понятной частью системы квартиры
Главная задача — не «поместить всё внутрь», а собрать распределение и защиту так, чтобы система была логичной, обслуживаемой и понятной.
01Понятные группыРозетки, свет, кухня, климат и другие потребители не смешиваются случайным образом.
02Правильная защитаАвтоматика подбирается под конкретные линии и нагрузку, а не «как обычно ставят».
03МаркировкаКаждая группа подписана по назначению — без поиска нужного автомата методом перебора.
04РезервПри необходимости оставляется возможность для будущих линий и расширения системы.
05ДоступностьКомпоненты расположены так, чтобы щит можно было нормально обслуживать.
06Порядок внутриАккуратная укладка проводников — не декор, а нормальная инженерная дисциплина.
Принцип / 01
Количество автоматов не определяет качество щита. Структура — определяет.
Логика сборки
Сначала структура.
Потом аппараты.
До сборки определяем линии, нагрузки, типы защиты и резерв. Только после этого становится понятно, каким должен быть сам щит.
До сборки
01Линии квартиры
02Нагрузки
03Тип защиты
04Размер корпуса
05Резерв
01
Разделённые группыПонятная структура по зонам и назначению.
02
Подписанные автоматыНе «АВ 7», а конкретная функция или зона.
03
Читаемая компоновкаЩит не превращён в плотный набор случайных модулей.
04
Понятное обслуживаниеЧерез годы можно быстро понять, что и как устроено.
Состав щита
Не универсальный набор.
Комплектация под квартиру.
Конкретный состав определяется схемой. Ниже — типовые элементы, из которых может собираться квартирный щит.
02КОНТРОЛЬ
Реле напряжения
Контроль отклонений напряжения, если это предусмотрено схемой и задачей.
03ЗАЩИТА
УЗО / дифзащита
Дополнительная защита отдельных групп и зон в зависимости от типа линии.
04ГРУППЫ
Автоматы линий
Защита розеточных, световых и силовых линий. Номиналы выбираются под кабель и нагрузку.
05N / PE
Шины
Организованное подключение нулевых и защитных проводников.
06БУДУЩЕЕ
Резерв
Свободное место под будущие линии. Размер резерва определяется заранее.
Обсудить сборку щита ↗ Есть план квартиры или схема линий? Отправьте нам — обсудим комплектацию и следующий шаг.
14 линий / 24 модуля
Условный пример структуры. Реальная схема всегда собирается под конкретную квартиру.
3группы света
4розеточные группы
4кухня и техника
2климат
1резервная линия
Перед сдачей
Установить аппараты — ещё не значит закончить щит
После сборки сверяем структуру, работу групп, маркировку и готовность системы к дальнейшему обслуживанию.
По структуре
Маркировкасоответствует линиям
Группыразделены по схеме
Резервоставлен где предусмотрено
Подключениясобраны последовательно
По работе
Линииотключаются независимо
Защитасоответствует назначению
Подписипонятны владельцу
Щитготов к обслуживанию
Как проходит работа
От исходных данных
до подписанного щита
Исходные данные
Линии, нагрузки, ввод и особенности квартиры.
Структура
Группы, защиты, резерв и размер корпуса.
Комплектация
Аппараты и компоненты под согласованную схему.
Сборка
Монтаж, соединения и маркировка групп.
Проверка
Сверяем структуру и работу групп.
Связанные услуги
Щит — часть общей системы квартиры
FAQ
Вопросы по электрощиту
Да, если есть понятная схема линий и исходные данные по нагрузкам. Без этого корректно собрать щит сложнее.
Если есть вероятность будущего расширения, резерв лучше предусмотреть заранее. Его объём определяется по конкретной системе.
Можно, если она подходит под согласованную схему и технические параметры линий. Перед сборкой комплект лучше проверить.
Потому что логика группировки зависит не только от комнат, но и от назначения линий, нагрузки и необходимости независимого отключения отдельных потребителей.
Следующий шаг
Соберём щит
под вашу квартиру.
Разберём линии и нагрузки, определим структуру, защиту, размер корпуса и резерв. Если щит — часть полного электромонтажа, увяжем его со всей системой квартиры.
